Søk

  1. Når du skal søke etter data, kan du enten skrive inn spørringen i Search-feltet og trykke på Enter, velge Browse 3D for å utforske 3D-modeller, eller du kan bruke Cognite Copilot.

    Merk

    Søkeresultatene omfatter alle direkte koblede elementer som samsvarer med spørringen. Hvis du for eksempel angir prefikset for en pump-ID, finner du også de tilknyttede taggene, dokumentene, sensordataene og tekniske diagrammene.

  2. På søkeresultatsiden:

    • Velg anlegg for å avgrense resultatene. Hvis du velger flere lokasjoner, ser du resultater som samsvarer med en hvilken som helst av lokasjonene.
    • Bruk sidestolpen til venstre for å filtrere søkeresultatene etter kategori.
    • For hver kategori bruker du Filters-knappen til å avgrense resultatene for hver kategori.
    • Velg for å sortere og velge kolonner. Vær oppmerksom på at det kanskje ikke er nok plass til å vise alle kolonnene.
    • Velg på File-fanen for å sortere dokumenter i henhold til kategori. Last ned filer fra ... på forhåndsvisningskortet for filer.
    • Hold musepekeren over et element for en rask forhåndsvisning. Velg ... på forhåndsvisningskortet og deretter Open in Charts for å analysere og trendanalysere tidsserier, eller Open in canvas for å visualisere og utforske data, legge igjen kommentarer og nevne personer for å samarbeide med kollegene dine.

  3. Velg et element for å åpne en ny side med flere detaljer. Du ser alle typer koblinger mellom elementene, som direkte og indirekte koblinger gruppert på kort basert på datatype. Utvid ( ) et kort for å undersøke de respektive egenskapene.

    tips

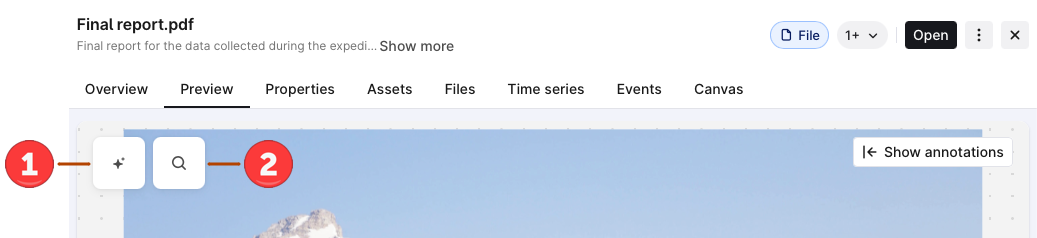

    For PDF-filer kan du bruke Copilot for å finne eller oppsummere informasjon i ett eller flere dokumenter.

Søk i 3D-modeller​

Utforsk 3D-modeller av fysiske tagger, som rigger eller lokasjoner. Hvis du skal planlegge arbeid, kan du for eksempel filtrere ut arbeidsordrer basert på status, se hvor arbeidsordreutstyret er plassert, og undersøke omgivelsene.

Velg Browse 3D for å åpne en enkelt 3D-modell eller en 3D-scene, som er alle 3D-dataene knyttet til en lokasjon. Fra sidepanelet kan du filtrere ut alle taggene som er koblet til 3D-objektene i visningen. De koblede 3D-objektene er fremhevet i modellen. Når du velger et koblet objekt, vises en forhåndsvisning med direkte koblede elementer, for eksempel tekniske diagrammer og en filforhåndsvisning.

  • Vis 3D-modellen fra ulike vinkler med disse alternativene på den øverste linjen:

    • Kretsemodus: Roter rundt objekter for å vise alle sidene.

    • Fluemodus: Se deg rundt utvendig eller innvendig i et lukket rom.

    • Dobbeltklikk hvor som helst i 3D-modellen for å gå til et hvilket som helst punkt med en gang.

Verktøylinjetips​

  • Med Filter 3D resource layers slår du på og av CAD, punktsky/laserskanninger og 360-bilder.

  • Select color overlay ( ) lar deg velge og vise fargede grenseverdier for 3D-objekter. For eksempel er 3D-noder grønne når metadataene pipe_pressure for de koblede rørtrykkstaggene indikerer lave verdier, gule ved middels verdier og røde når grenseverdiene er brutt.

  • Slice ( ) avdekker 3D-objekter, som bygninger med vegger og tak.

  • Measurements ( ) for volum og areal måler punkt til punkt, flere punkter, polygonareal, horisontalt og vertikalt areal og volum. Dette kan blant annet være nyttig hvis du skal sette opp stillas.

  • Copy ( ) en lenke til den nøyaktige posisjonen i 3D-modellen som du kan dele med en kollega eller lagre for rask tilgang.

  • Ghost mode gjør at områder som ikke er i fokus når det gjelder arbeidet, blir «grået ut».

  • Med Point of interest kan du markere, kommentere på og dele bestemte lokasjoner. Hurtigtaster: Mac – CMD + P og Windows – Ctrl + P. Hvis du vil åpne et interessepunkt, velger du Settings og slår på Show point of interest.

  • Med Settings åpnes visualization controls:

    • Image transparency: Bruk glidebryteren til å styre gjennomsiktighetsnivået til 360°-bildene med CAD-modellen i bakgrunnen. Dette finjusterer synligheten mellom de to lagene.

    • 360° markers: Tilpass markørsynlighet for å bedre opplevelsen med bildeanalyse og inspeksjon:

    • X-ray mode: Slå på for å vise de skjulte markørene, eller vis alle de 360° markørene i den samme visningen.

    • Visibility: Slå markører på eller av.

    • Gjennomsiktighet: Juster gjennomsiktighet for markører for å balansere synlighet med andre visuelle elementer.jenno

tips

Velg Help ( ) på verktøylinjen for å få instruksjoner om å navigere i en 3D-modell.

Finner du ikke det du leter etter?​

Søkeresultatene avhenger av hvordan dataene er tatt inn og henger sammen i CDF, og du ser bare elementer som er directly linked til hverandre. Velg Data management > Datautforsker for å sette deg inn i alle koblede og tilknyttede data.

  • Hvis du ikke ser knappen Browse 3D, er det ingen 3D-modell tilgjengelig for taggen.

  • Copilot fungerer best på tekstdokumenter og fungerer ikke på tabellbaserte data. Copilot kan søke gjennom maksimum 100 dokumenter.

  • Kontroller at du har valgt riktig lokasjon for søket, og kontakt den interne brukerstøtten eller CDF-administratoren for å kontrollere at du har tilgang til dataene du vil finne. Hvis du ikke ser filteret for lokasjon, har ikke administratoren din konfigurert lokasjoner for CDF-prosjektet.
