차트 생성
1
Charts로 이동
Flows > Charts로 이동합니다.
2
새 차트를 생성
+ 새 차트를 선택하여 새로운 차트를 시작합니다. 기존 차트를 기반으로 작성하려면 차트 오른쪽의 ⋮ > 복제를 선택합니다.
➀ 도구 모음 — 각 도구 위로 마우스를 가져가 설명을 확인합니다. 슬라이더를 사용하여 시계열 값을 보거나 비교합니다.➁ 열기… — 차트를 다운로드, 복제, 삭제하거나 Canvas에서 열기합니다.➂ 데이터 추가 — 시계열을 추가하거나 계산을 가져오거나 생성합니다.➃ 에이전트 — AI 에이전트를 열어 차트로 작업합니다.➄ 사이드바 — 경고, 모니터링, 임계값 또는 데이터 프로파일링을 설정합니다. 이벤트와 활동을 추가합니다.
에이전트를 사용하여 데이터를 찾고 분석하기
시계열 추가
차트에 시계열을 추가하려면 다음과 같이 하십시오.1
시간 시리즈 추가 열기
데이터 추가 > 시계열 추가를 선택합니다.
2
시간 시리즈 선택 및 추가
시계열을 찾아 선택 > 추가를 선택합니다.
각 시계열 및 계산에 대해 단위를 설정하고 데이터 표시를 세밀하게 조정하는 등, 다양한 작업을 수행할 수 있습니다. 예를 들어, 다이어그램 선의 두께와 색을 조정해 보십시오. 자세한 내용을 보려면 를 클릭하십시오.

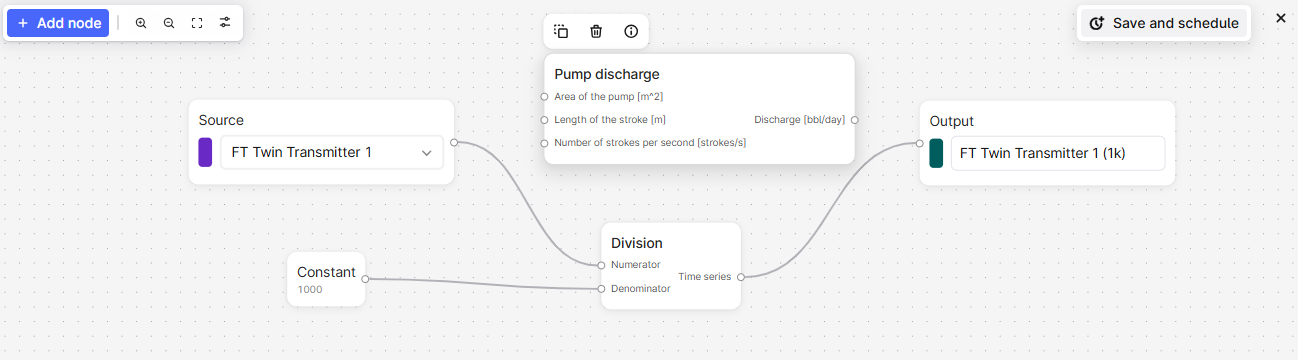

계산 추가
계산을 추가하려면 다음과 같이 하십시오.1
계산 생성
데이터 추가 > 계산 생성을 선택합니다.
2
입력 소스 추가
노드 추가를 선택하거나 차트 아래 패널에서 마우스 오른쪽 버튼을 클릭하여 입력 원본을 추가합니다.
3
상수 또는 함수 추가
패널을 마우스 오른쪽 버튼으로 클릭하여 계산에 상수 또는 함수를 추가합니다. 를 선택하여 함수 세부 정보를 보거나 매개변수 위로 마우스를 가져가 자세한 정보를 확인합니다.
4
출력 구성
계산을 순서대로 파이프하고 최종 출력 노드를 포함하여 차트 플롯에 결과를 표시합니다.
한 계산을 다른 계산의 입력으로 사용하여 각 단계의 출력을 확인하십시오.
계산 일정 예약
계산 일정을 예약하고 결과를 시계열로 저장합니다. 또한 계산을 모니터링할 수 있습니다.1
저장 및 예약
계산 추가를 수행하고 저장 및 예약을 선택하십시오.
2
자격 증명 지정
일정에 대한 로그인 자격 증명을 지정하고 다음을 클릭합니다. 자격 증명을 모르는 경우 CDF 관리자에게 문의하십시오.
3
일정 설정 구성
예약에 이름을 지정하고 필요한 설정을 지정하십시오.
4
일정을 시작
일정 시작을 선택합니다.
데이터 추세 분석
시계열 추세를 쌓거나 겹치거나 비교하려면 클릭+드래그하거나 마우스 오버+스크롤하여 각 다이어그램 축을 조정하고 이동하십시오. 도구 모음에서 슬라이더를 사용하여 특정 시점의 시계열 값을 보거나 비교합니다.기록 데이터에 대한 임계값 설정
기록 데이터에 대한 임계값을 설정하려면 다음과 같이 하십시오.1
임계값 열기
차트 오른쪽 상단에서 임계값 아이콘을 선택하십시오.
2
임계값 값 구성
패널에서 시간 시리즈 및 계산에 대한 임계값을 설정하십시오.
이벤트 추가
고장으로 인한 종료와 같은 이벤트를 추가하여 시계열을 분석을 지원할 수 있습니다. 차트에 이벤트를 추가하려면 다음과 같이 하십시오.1
이벤트 열기
사이드바에서 이벤트를 선택하십시오.
2
이벤트 필터 구성
필터를 추가하거나 선택하여 추가할 이벤트를 지정하세요.
활동 추가
Cognite Data Fusion (CDF)의 활동은 산업 환경에서 일정 기간 동안 발생하는 작업, 이벤트 또는 운영을 나타냅니다. 이들은 작업, 유지보수, 검사 및 기타 시간 기반 활동을 추적하는 구조화된 방법을 제공하며, 계획된 작업과 실행된 작업을 물리적 자산 및 운영 데이터와 연결합니다. 활동을 켜서 차트의 이러한 운영 이벤트와 시계열 데이터를 시각화하고 맥락화하십시오. 활동은 차트에서 수직 막대로 나타나며, 유지보수 작업, 검사 또는 생산 이벤트와 같은 관련 운영 활동과 시계열 행동을 상관시키는 데 도움이 되는 시각적 참조를 제공합니다.전제 조건
차트에 활동을 추가하기 전에 다음을 확인하세요:- 관련 데이터는 CDF 프로젝트의 활동 또는 확장된 활동으로 모델링됩니다.
- 귀하는 Charts와 관련 데이터를 볼 수 있는 시계열
read액세스 권한을 가지고 있습니다.
1
시계열 추가
+ 데이터 추가 > 시계열 추가를 선택하십시오. 시각화할 시계열을 검색하고 선택하세요.
2
활동 선택
범주 드롭다운에서 활동을 선택한 다음 시각화하려는 활동을 선택하십시오.
선택하면 활동 레이어가 자동으로 켜집니다.
자산 필터는 차트에 포함된 시계열을 기반으로 자동으로 적용됩니다. 선호에 따라 필터를 지우거나 추가할 수 있습니다.
1
활동 세부정보 보기
활동 막대를 클릭하여 시작 및 종료 시간, 설명 및 활동이 연결된 자산과 같은 세부정보를 확인하십시오. 세부 정보 보기를 클릭하여 활동에 대한 전체 정보를 확인하십시오. 활동 페이지의 날짜 범위는 확장된 활동을 포함하여 차트에 설정된 시간 범위와 일치합니다.
2
활동 고정
핀 아이콘 을 클릭하여 다른 활동과 비교하는 동안 활동이 강조 표시된 상태로 유지되도록 하십시오.
3
마우스를 올려 강조 표시
검색 패널에서 활동 범주를 열고 활동 위로 마우스를 가져가면 차트에서 일치하는 막대가 강조 표시됩니다. 이 기능은 차트에 이미 추가된 활동에 적용됩니다. 활동이 이미 고정된 경우 다른 활동 위로 마우스를 가져가면 해당 활동이 흐리게 표시될 수 있습니다.
시계열 모니터링
시계열 모니터링 작업은 설정한 임계값 위반에 대한 이메일을 보냅니다.} 최소 지속 기간 내에 여러 번 위반이 발생하면 해당 기간에 대해 이메일을 한 통만 받게 됩니다. 이메일 알림 수를 제한하기 위해 최소 5분의 지속 시간을 설정하는 것을 권장합니다. 최소 예상 데이터 포인트 빈도는 1분입니다. 데이터 포인트의 빈도가 낮으면 알림이 예상대로 트리거되지 않을 수 있습니다.모니터링 작업 생성
1
모니터링 열기
사이드바에서 모니터링 > 생성을 선택합니다.
2
작업 이름 지정
모니터링 작업의 이름을 지정하세요.
3
소스 선택
원본 드롭다운 목록에서 모니터링할 시계열 또는 계산을 선택합니다.
4
임계값 및 기간 설정
알림에 대한 임계값과 최소 지속 기간을 지정하세요.
5
저장 폴더 지정
알림을 저장할 폴더를 지정하십시오.
6
수신자 선택
이메일 알림을 받을 사용자를 선택하십시오.
7
선택 사항입니다. 고급 옵션 구성
고급 옵션을 열고 모니터링 작업에 대한 로그인 자격 증명을 지정합니다.
8
모니터링 시작
모니터링 시작을 선택합니다.
알림 구독
알림을 구독하려면 다음과 같이 하십시오.1
모니터링 열기
사이드바에서 모니터링을 선택하십시오.
2
알림 구독
구독하려는 알림을 찾아 을 선택하세요.
알림 해결
조사한 알림을 해결하려면 다음과 같이 하십시오.1
알림 기록 열기
알림 > 기록을 선택합니다.
2
해결됨으로 표시
활성 > 해결됨으로 표시를 선택합니다.
